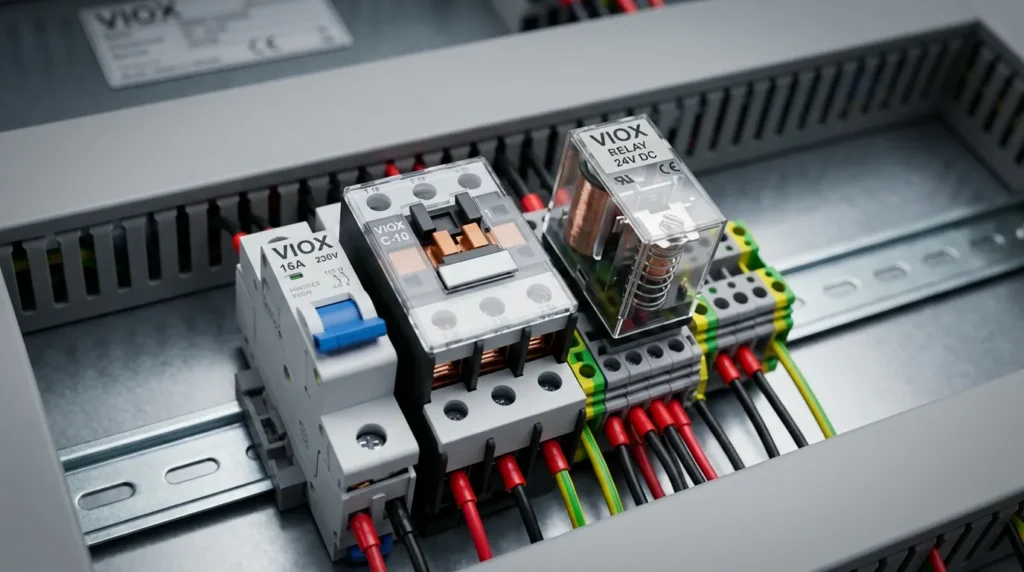

Kontaktor dan relay adalah dua komponen paling dasar namun sangat penting dalam panel kontrol industri. Meskipun sering dianggap sepele karena bentuknya kecil dan harganya relatif murah, kegagalan pada salah satu komponen ini bisa menghentikan seluruh sistem.
Artikel ini membahas fungsi, perbedaan, dan cara memilih kontaktor serta relay yang tepat untuk panel kontrol Anda.
Apa Itu Kontaktor?
Kontaktor adalah saklar elektromagnetik yang digunakan untuk menghubungkan dan memutuskan arus listrik pada beban berdaya besar, seperti motor listrik, pompa, atau kompresor.
Kontaktor bekerja menggunakan prinsip elektromagnetik: ketika koil diberi tegangan, medan magnet yang dihasilkan menarik kontak utama sehingga arus bisa mengalir ke beban.
Fungsi Utama Kontaktor
1. Menghidupkan dan Mematikan Beban Berdaya Besar Kontaktor mampu menangani arus yang jauh lebih besar dibanding relay biasa, sehingga cocok untuk mengontrol motor, heater, atau peralatan berdaya tinggi lainnya.
2. Kontrol Jarak Jauh Karena bekerja secara elektromagnetik, kontaktor memungkinkan operator menyalakan atau mematikan beban dari jarak jauh, misalnya melalui tombol di panel kontrol tanpa harus berada di dekat mesin.
3. Proteksi Sistem Kontaktor sering dipasangkan dengan overload relay untuk melindungi motor dari arus berlebih, sehingga jika terjadi beban lebih, kontaktor akan otomatis memutus aliran listrik.
Apa Itu Relay?
Relay juga merupakan saklar elektromagnetik, tetapi umumnya dirancang untuk menangani arus yang jauh lebih kecil dibanding kontaktor.
Relay biasa digunakan untuk keperluan kontrol sinyal, bukan untuk menggerakkan beban daya besar secara langsung.
Fungsi Utama Relay
1. Mengisolasi Sirkuit Kontrol dan Sirkuit Daya Relay memungkinkan sinyal tegangan rendah (misalnya dari PLC) untuk mengontrol perangkat bertegangan lebih tinggi tanpa kontak langsung, sehingga melindungi komponen kontrol dari kerusakan.
2. Logika Kontrol Sederhana Relay sering digunakan untuk membuat rangkaian logika sederhana seperti interlock, sehingga beberapa kondisi harus terpenuhi sebelum suatu aksi bisa dijalankan.
3. Penguat Sinyal (Signal Amplifier) Relay bisa digunakan untuk mengaktifkan beban yang membutuhkan arus lebih besar dari yang mampu dikeluarkan langsung oleh output PLC atau modul elektronik lainnya.
Perbedaan Utama Kontaktor dan Relay
- Kapasitas arus: Kontaktor dirancang untuk arus besar (motor, beban daya tinggi), sedangkan relay untuk arus kecil (sinyal kontrol).
- Ukuran fisik: Kontaktor umumnya berukuran lebih besar dibanding relay.
- Fitur tambahan: Kontaktor sering dilengkapi kontak bantu dan bisa dipasangkan dengan overload relay, sedangkan relay biasanya lebih sederhana.
- Aplikasi: Kontaktor untuk mengendalikan beban langsung, relay untuk logika kontrol dan isolasi sinyal.
Tips Memilih Kontaktor dan Relay yang Tepat
1. Sesuaikan dengan Arus Beban Pastikan rating arus kontaktor sesuai atau lebih besar dari arus beban maksimum, agar tidak cepat rusak akibat overload.
2. Perhatikan Tegangan Koil Tegangan koil kontaktor/relay (misalnya 24VDC, 220VAC) harus sesuai dengan sumber tegangan kontrol yang tersedia di panel.
3. Pilih Brand dengan Ketersediaan Spare Part Jelas Menggunakan brand ternama seperti Siemens, Schneider, atau ABB memudahkan pencarian pengganti jika suatu saat komponen perlu diganti.
4. Pertimbangkan Jumlah Kontak Bantu Jika sistem membutuhkan banyak sinyal indikator atau interlock, pastikan kontaktor/relay yang dipilih memiliki jumlah kontak bantu (NO/NC) yang cukup.
Kesimpulan
Kontaktor dan relay memang komponen kecil, tetapi perannya sangat krusial dalam menjaga panel kontrol industri bekerja dengan aman dan andal.
Memilih komponen dengan spesifikasi yang tepat sejak awal akan mengurangi risiko kegagalan sistem dan mempermudah maintenance di kemudian hari.
