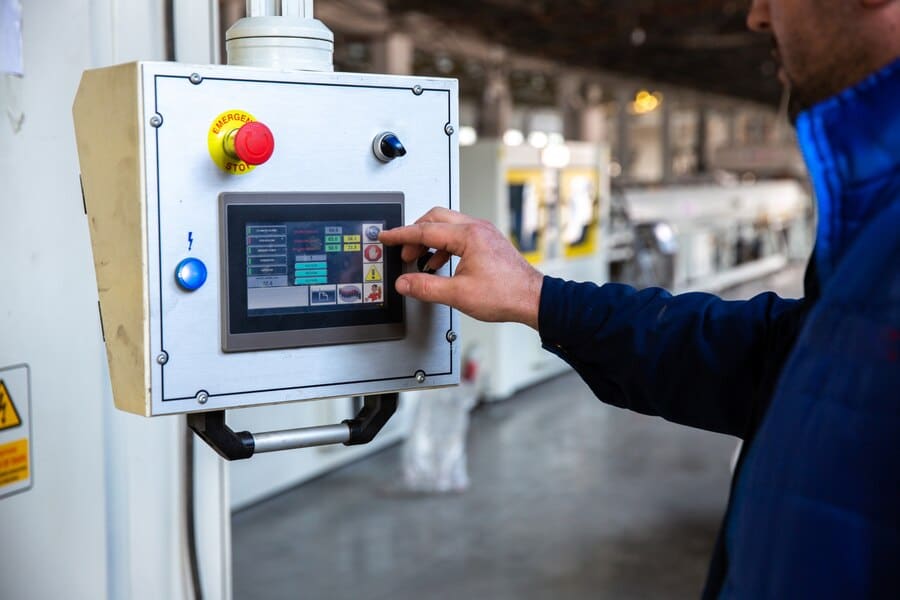

HMI (Human Machine Interface) adalah perangkat yang menjembatani interaksi antara operator dan sistem otomasi di pabrik. Tanpa HMI, operator akan kesulitan memantau dan mengontrol proses produksi secara langsung dan intuitif.
Artikel ini membahas fungsi utama HMI, jenis-jenisnya, serta tips memilih ukuran layar yang sesuai kebutuhan pabrik Anda.
Apa Itu HMI?
HMI adalah perangkat layar (biasanya touchscreen) yang terhubung dengan PLC atau sistem kontrol lainnya. Melalui HMI, operator dapat melihat status mesin, memasukkan parameter, dan merespons alarm secara real-time.
Secara sederhana, HMI berfungsi sebagai “wajah” dari sistem otomasi yang berjalan di balik layar.
Fungsi Utama HMI
1. Monitoring Proses Produksi HMI menampilkan data real-time seperti suhu, tekanan, kecepatan mesin, atau status on/off dari peralatan, sehingga operator bisa memantau kondisi produksi tanpa harus mengecek satu per satu ke lapangan.
2. Kontrol Parameter Mesin Operator bisa mengatur parameter operasi langsung dari layar HMI, misalnya kecepatan motor, set point suhu, atau mode operasi mesin, tanpa perlu masuk ke program PLC.
3. Menampilkan Alarm dan Notifikasi Ketika terjadi gangguan pada sistem, HMI akan menampilkan alarm secara visual (dan kadang suara), sehingga operator bisa merespons masalah lebih cepat sebelum berdampak lebih luas.
4. Menyimpan Data Historis Banyak HMI modern dilengkapi fitur logging data, yang berguna untuk analisis tren produksi atau keperluan audit dan laporan.
Jenis-Jenis HMI Berdasarkan Bentuk
HMI Panel (Touchscreen Terpisah) Jenis paling umum digunakan di industri, berupa layar sentuh yang dipasang langsung di panel kontrol. Tersedia dalam berbagai ukuran, dari 4 inci hingga lebih dari 20 inci.
HMI Berbasis PC/Industrial PC Menggunakan komputer industri dengan software SCADA/HMI yang diinstal di dalamnya. Cocok untuk sistem yang membutuhkan tampilan kompleks dan banyak data sekaligus.
HMI Berbasis Software di PLC (Embedded Display) Beberapa PLC compact sudah dilengkapi layar kecil bawaan untuk fungsi HMI dasar, cocok untuk mesin sederhana dengan kebutuhan monitoring minim.
Tips Memilih Ukuran Layar HMI yang Tepat
1. Sesuaikan dengan Kompleksitas Proses Semakin banyak parameter dan halaman yang perlu ditampilkan, semakin besar ukuran layar yang dibutuhkan. Mesin sederhana dengan 1-2 fungsi cukup menggunakan layar 4-7 inci.
2. Perhatikan Jarak Pandang Operator Jika operator harus melihat layar dari jarak agak jauh, misalnya di area mesin besar, pilih layar berukuran lebih besar (10 inci ke atas) agar teks dan indikator tetap terbaca jelas.
3. Pertimbangkan Jumlah Data yang Ditampilkan Bersamaan Untuk sistem yang menampilkan banyak grafik, tabel, atau trending data secara bersamaan, layar 10-15 inci atau lebih akan jauh lebih nyaman dibanding layar kecil yang membuat operator harus bolak-balik ganti halaman.
4. Sesuaikan dengan Ruang di Panel Ukuran layar juga dibatasi oleh ruang fisik yang tersedia di panel kontrol. Pastikan mengukur dimensi panel sebelum menentukan ukuran HMI.
5. Pertimbangkan Anggaran Harga HMI naik signifikan seiring bertambahnya ukuran layar dan fitur (resolusi, konektivitas, memori). Sesuaikan pilihan dengan kebutuhan aktual, tidak perlu berlebihan jika fungsinya sederhana.
Kesimpulan
HMI memegang peran penting dalam mempermudah operator memantau dan mengendalikan proses produksi.
Memilih jenis dan ukuran layar yang tepat, disesuaikan dengan kompleksitas proses, jarak pandang, dan ruang panel, akan membuat sistem otomasi bekerja lebih efisien dan nyaman digunakan sehari-hari.
